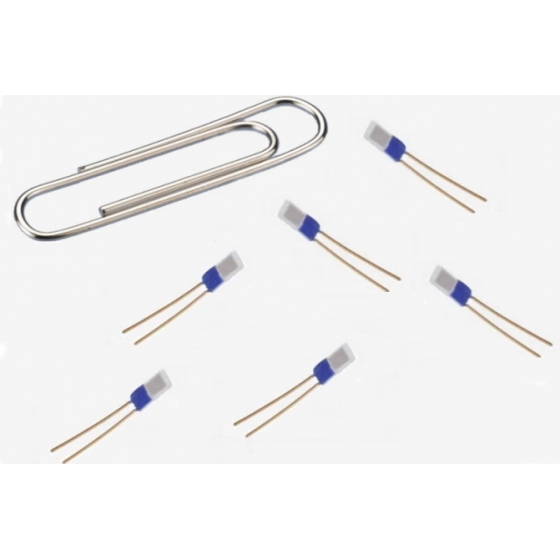

URT Series (Thin Film) RTD Sensors
產品詳細介紹
◆特徵

Pt100 Pt200 Pt500 Pt1000 元件
(100 Ohm/200 Ohm/500 Ohm/1000 Ohm) 薄膜
Pt100 Pt200 Pt 500 Pt 1000 元件,符合 IEC 751 A/B 類標準
適用於 –50°C 至 +550°C 浸入式結構
適用於受保護的表面和浸沒應用抗振動。

●從-50°C到550°C的寬溫度範圍。
●高溫度精度高級產品可精確到0.1°C。
●長期穩定性好 400℃運行1000小時後電阻變化小於0.04%。
●產品一致性好,同級別產品互換性好,可自由更換。
●批次一致性好 不同批次的產品可以在不改變電路的情況下互換。
●良好的環境適應性特殊的陶瓷結構保護,堅固,可承受各種環境。


◆規格

Pt1000 Pt200 Pt500 Pt1000 元件符合 DIN EN 60751:2009-05/IEC 60751 F0.15/ F 0.3 適用於 –50°C 至 +550°C
溫度係數(TCR) 3850ppm/K
測量電流 25°C 參考推薦電流 0.3mA; 最大允許電流1mA
引線長度 (L) 10 mm +- 1 mm
最大長期穩定性 550°C 1000 小時後 R0 漂移 0.04%
在 10 至 2000 Hz 時的抗振性至少 40 g 加速度,取決於安裝
抗衝擊性至少 100 g 加速度,8ms 半正弦波,取決於安裝
僅適用於乾燥環境的環境條件
絕緣電阻在 20°C 時 > 100 MW; > 2 MW 在 500°C
自熱 0.4 K/mW at 0°C
水流響應時間 (v = 0.4 m/s): t0.5 = 0.06 s t0.9 = 0.20 sec)
氣流 (v = 2 m/s): t0.5 = 3.0 s t0.9 = 13.0 sec)


◆可靠性測試

●高溫測試:Pt 傳感器在+550°C 下保持1000 小時。
●低溫測試:Pt 傳感器在-50°C 下保持1000 小時。
●濕度測試:Pt 傳感器在 60°C 和 90°C 至 95% HR 下保持 1000 小時。
●熱衝擊測試:將Pt 傳感器放在0°C 冰水中至少15 秒,然後在10 秒內。
直接放入100℃熱水中至少15秒,以上過程至少進行10個循環。
每項測試後,1-1 項估值應在 0.12% 以內,1-3 項應在 500V DC 下超過 100M。


◆應用

●汽車行業:
汽車進排氣溫度測量、能量電池監測、駐車加熱
系統和變速箱溫度控制等。

●家用電器:
家用燒烤控制、電烤箱溫度控制、烹飪監控
微波爐溫度、電飯煲溫度傳感器、熱源溫度控制
分解等

●工業製造:
耐用的電阻溫度計、高達 600°C 的替換熱電偶、實驗室和工業烤箱、高低溫環境試驗箱、熱量計等。

●暖通空調:
自動鍋爐的燃燒器溫度控制、需要校準的收集系統中的熱量測量、太陽能係統的環管控制、智能建築環境控制等。

●醫療設備:
醫療環境監測、醫療樣本儲存低溫系統、醫療設備溫度監測、定制醫療溫度傳感器平台等。

●電子系統:
前端變送器、低功耗優化電路、傳輸標準參考溫度傳感器、環境溫度控製或電路保護等。



◆特點

●電氣(絕緣電阻)
1000M ohm 或更大 Pt-SMD 應夾在金屬塊中並進行測試,如下圖所示。
測試電壓:100V DC,室溫下 1 分鐘。
鉑絲的電阻隨溫度的變化來衡量溫度的變化。
這種變化的等式是:Rθ= Ro(1 + αθ + βθ2)

●其中<θ是溫度變化,α和β是常數,β遠小於α。
因此我們忽略 β2 項並假設導線的電阻隨溫度均勻變化:  是材料的電阻溫度係數。對於鉑,a = 3.8x10-4°C -1。

●鉑電阻溫度計的簡單形式如圖1所示。它由無感地纏繞在雲母模型上的鉑絲組成,並由二氧化矽墊片固定在玻璃管中。
導線的電阻是用惠斯通電橋網絡測量的,為了改變引線的電阻,在電橋的另一臂中包含一組假引線(見圖 2)。

●這種溫度計範圍大,從-200°C到+1100°C,這可以
通過使用不同的電線進行擴展。青銅的範圍從 -260°C 開始,
可以使用低至 -270°C 的碳溫度進行測量。

●電阻溫度計的優點是尺寸方便、量程寬、靈敏度高(0.000 05°C)。但是,它只能用於穩定讀數,而不是直讀。


◆溫度與電阻的關係

When   t≧t0°C When  t <0°C
Rt= R0 (1+At Bt2 ) Rt= R0 [1+At Bt2+C(t-100) t3]
A = 3.9083E-3 B = 3.9083-03
B = -5.7750E-07 B = -5.7750E-07
  C = -4.1830E-12
  R0= 1.000E+02


◆訂購信息

Series Code Resistance Tolerance Class
URT 100
