◆特徵
●低成本、高穩定性。

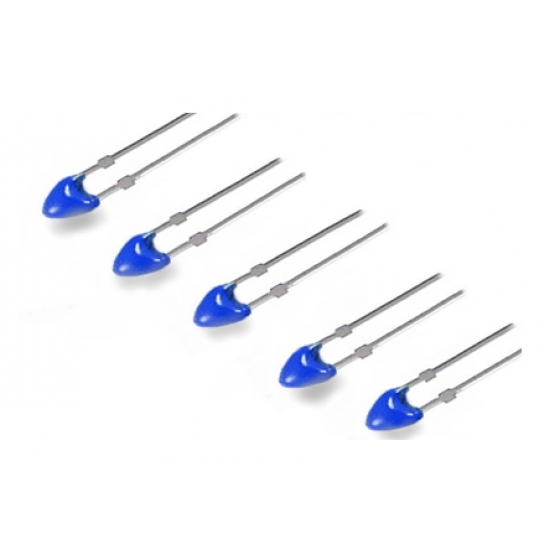

●UHAT系列熱敏電阻是一種高性能熱敏器件。
●確保±0.3℃的溫度精度，可用於非常精確的溫度控制或補償。
●優異的熱循環耐受性，B值公差和電阻小。
●控制電路與傳感器之間無調整。
●可用於固定長度插入PCB。
◆
規格
●
額定溫度 : -40℃至125℃
●
B值 : 3325K ~ 4750K
●
由額定零功率決定 : 25℃和85℃電阻
●
25℃電阻值 :
1 K ohms
2 K ohms
3.3 K ohms
5 K ohms
10 K ohms
15 K ohms
33 K ohms
47 K ohms
50 K ohms
100 K ohms
470 K ohms
耗散常數 2mW/℃
熱時間常數 通常在空氣中為 15 秒。
最大額定功率 10-15 mW at 25℃
精確值 ±1% ±3% ±5%
◆Order Map
| Series Code |
Res. value |
Res. Tolerance |
B value |
Wire Forming |
| UHAT |
103 |
F : ± 1% |
|
|
| Temperature Sensor |
at 2 5℃ 10 x 103 Ω |
H : ± 3% |
|
|
| |
|
J : ± 5% |
|
|
